PS- und PSB-Steuerungen

Die PSB ist eine PC-programmierbare Ein- oder Mehrachs-Steuerung. Die Grundprogrammierung erfolgt mit Hilfe eines Personal-Computers (IBM-PC) und der PC-Software J-CAM. PLC- und CNC-Programme werden mit J-CAM erstellt, ausgetestet und in der Endstufe bzw. Interpolationskarte abgelegt (Download), wo sie gegen Spannungsausfall in einem EEPROM oder FLASH gesichert sind. Nach dieser Grundprogrammierung wird die Steuerung über das eingebaute Bedienteil UNI-BT bedient (ein PC wird nicht mehr oder nur noch zum Umrüsten benötigt). Mit dem UNI-BT kann die Steuerung manuell betrieben werden: Achsen verfahren und M-Funktionen auslösen. Außerdem ist es möglich, das zuvor in die Steuerung geladene CNC-Programm zu starten, bzw. dessen Registerparameter sowie Nullpunkte und Werkzeug-Korrekturen zu editieren.

Durch entsprechende PLC-Programmierung können weitere Bedien- und Kontrollelemente eingeführt werden. Dazu steht die Ein-/Ausgabehardware der Geräte zur Verfügung.

Die PS- und PSB-Geräte können nach dem Baukasten-Prinzip, je nach Anforderungen des Antriebs, zusammengestellt werden. Sinnvoll sind jedoch nur einfache Systeme aus einer Achskarte oder einer interpolierten Achsgruppe.

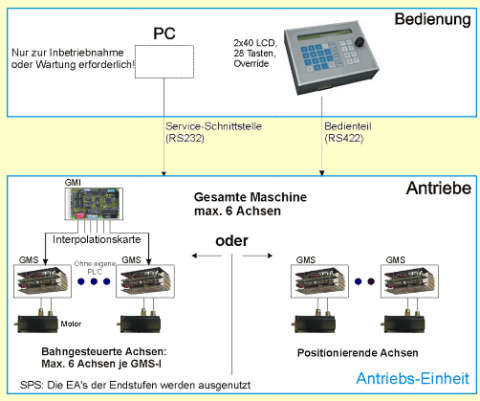

Überscht PSB-Geräte

Die PS-Steuerung verfügt nicht über ein Bedienteil und ist somit noch etwas mehr auf eine starre Anwendung ausgelegt.
