Freiprogrammierbare Steuerung FIS

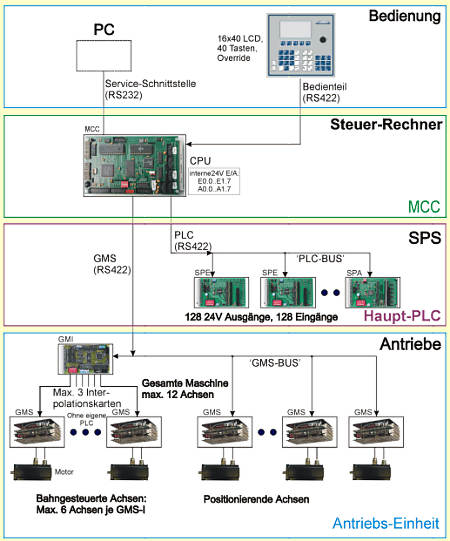

Die FIS-Steuerung verwaltet eine einzelne Antriebseinheit, liest das
CNC-Programm (zu jeder Zeit exakt ein CNC-Hauptprogramm aktiv) und sendet
die Bewegungsanweisungen über eine Seriellschnittstelle (RS422) zur
Ausführung an die Antriebseinheit (Endstufe(n) bzw. Interpolationskarte).
Andere Teile des CNC-Programms (z.B. M-Funktionen) werden in der MCC-Karte
direkt ausgeführt.
Die MCC-Karte ist alleine für die Leistung der PLC zuständig (i.A. keine
PLC-Programme in der Antriebseinheit).
Das Bedienteil kann im Tischgehäuse oder Einschub integriert werden, oder
separat zum Einbau in ein Bedienfeld geliefert werden.
- CNC-Umgebung, an DIN 66025 angelehnt
- Antriebs-Einheit max. 12 Achsen mit bis zu 3 Interpolations-Einheiten
- Komfortable menügesteuerte Bedienung
- Einfach zu beherrschende Projektverwaltung für unterschiedliche Werkstücke
- Werkzeuglängen- und Radius-Korrekturen
- Variable Register-Programmierung
|
