Bedienteil FIS-BT

Das FIS-BT ist ein passives Bedienteil, das an Steuerungen FIS oder MUC eingesetzt wird. Die dort eingesetzte CPU-Karte MCC kommuniziert über eine eigene Schnittstelle (RS422) mit dem FIS-BT, das über einen eigenen Mikroprozessor verfügt (BEDC)

Das Bedienteil enthält eine Tastatur mit 40 Tasten, einem Override-Steller, und ein beleuchtetes alphanumerisches LC-Display mit 16x40 Zeichen.

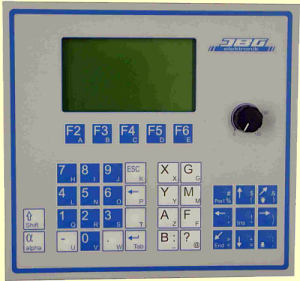

FIS-BT extern für Schalttafelmontage oder in Gehäuse eingebaut

Das Display und die Tastatur des FIS-BT können auch direkt in die Front eines Tischgehäuse der Steuerung eingebaut werden. In diesem Fall bedient die MCC-Karte die Elemente des Bedienteils selbst, so dass kein extra Mikroprozessor im Bedienteil eingesetzt werden muss.

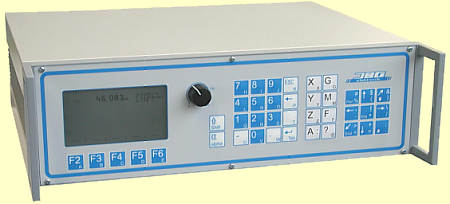

FIS-BT intern in Tischgehäuse der Steuerung eingebaut
